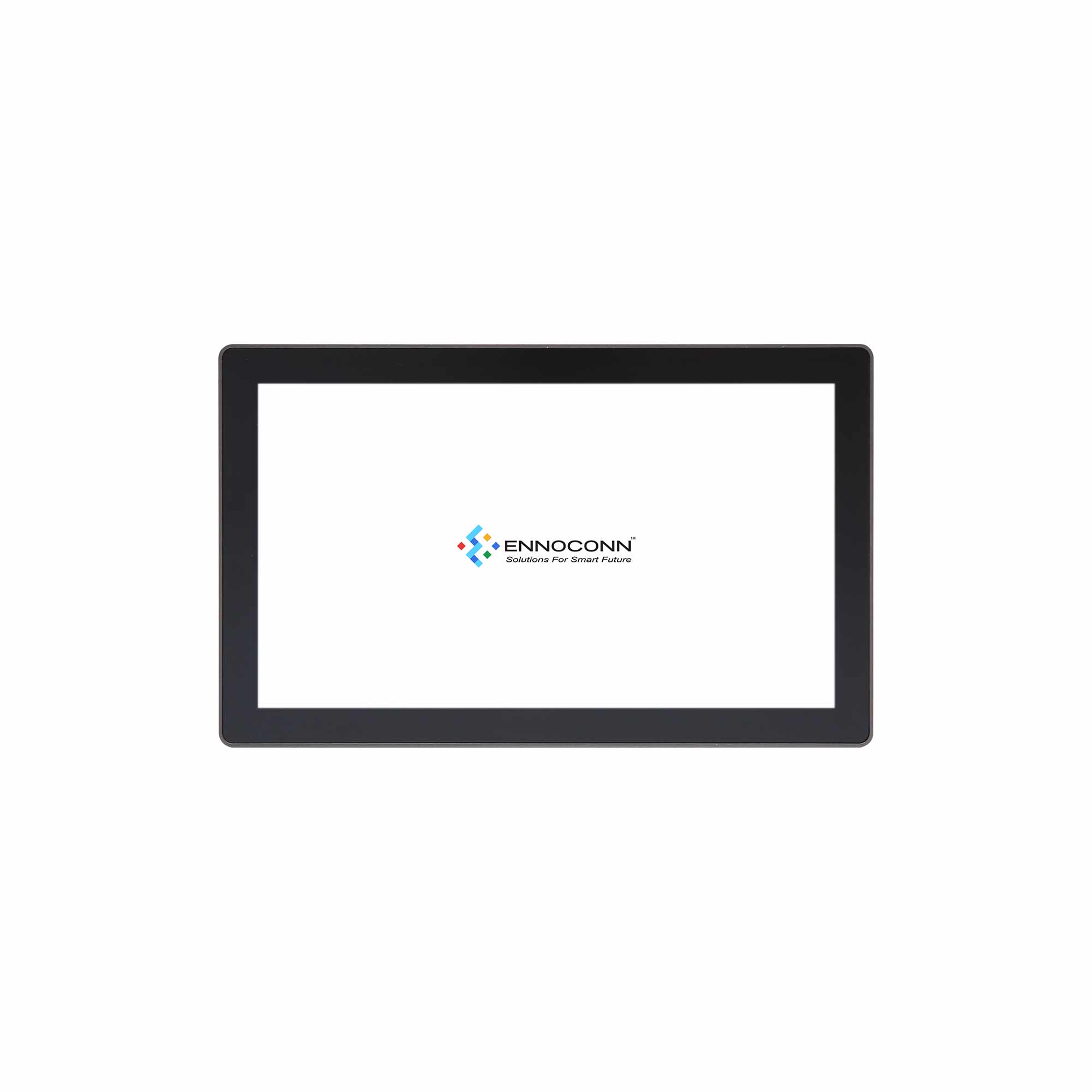

15.6寸工業平板電腦：CESP-15PW-H11P

Intel^? H110 芯片組，支持 Intel^? 6th Core ? i7/i5/i3, 處理器（LGA1151）TDP 35W
15.6英寸FHD LED背光顯示屏，前面框支持IP66防護等級
采用工業等級全平面10點投射式電容屏
采用鋁合金與鍍鋅板結構設計，堅固穩定、散熱效果更好
內置24V DC-IN 隔離電源，可鎖附鳳凰端子接口
內置2個3W 4Ω 喇叭
支持四個千兆網口
支持4個全功能串口，帶浪涌保護（+/-2KV）
支持?jǐn)U展WIFI/藍牙/4G功能
支持遠程開關
支持標準VESA及嵌入式安裝方式
產品外殼接地與隔離保護, 測試標準遵循IEC 61850-3 EMS Level 3

產品介紹
詳細參數
產品型錄
驅動程序

產品介紹：

工業無風扇觸摸一體機，采用15.6寸全平面10點投射式電容屏，Intel? H110 芯片組，支持 Intel? 6th Core ? i7/i5/i3, 處理器（LGA1151）TDP 35W

CESP-15PW-H11P

系統 System

處理器 Processor	Intel^? 6th Core ? i7/i5/i3, 處理器（LGA1151）TDP 35W
芯片組 Chipset	Intel^? H110 Chipset
內存 Memory	2 x SO-DIMM Slot, DDR4 1866/2133/2400MHz, up to 32GB
存儲 Storage	1 x M.2 2242 SSD slot
圖形 Graphics	Intel^? HD Graphics 530
操作系統 OS	Windows 7, Windows 10, Linux
看門狗定時器 Watchdog Timer	Programmable 255 levels timer interval，from 1~255 sec/min

顯示屏 Display

尺寸 Size	15.6 inches
分辨率 Resolution	1920(H) x 1080(V)
屏幕寬高比 Ratio	16:9
亮度 Brightness	350 nits
可視角 Viewing Angle	CR ≥ 10, 89°(T)/89°(B) 89°(L)/89°(R)
對比度 Contrast Ratio	800
背光 Backlight	LED Backlight
背光壽命 Backlight Lifetime	50000Hrs

觸摸屏 Touchscreen

觸摸屏 Touch Type	10點投射式電容屏 P-cap Multi-Touch
觸擊 Touch	35,000,000 times

外部接口 External I/O

串口 COM	4 x RS232/422/485(COM1~4)
USB	4 x USB 3.0
網口 Ethernet	1 x RJ45 Intel^? I219-LM GbE (10/100/1000 Mbps) 3 x RJ45 Intel^? I210AT GbE (10/100/1000 Mbps)
顯示 Video	1 x HDMI (up to 4096 x 2304@24hz) 1 x DP (up to 4096x2304@60Hz)
音頻 Audio	1 x Audio(Line-out&Mic-in 2 in 1), Realtek^? ALC888S HD Audio codec 2 x Speaker 3W4Ω
開關按鍵Power bottom	1 x Power bottom W/LED( System 上電 -LED OFF/Power ON-LED ON/Power OFF-LED OFF)
遠程開關 Remote ON-OFF	1 x remote off (SW)
電源輸入 Power Input	1 x Power Connector (4P Phoenix)

內部接口 Internal I/O

擴展接口 Expansion

1 x M.2 Key-E 2230 slot (WiFi/Bluetooth supported) 1 x Mini PCIE slot 1 x SIM socket 1 x 8 bit GPIO (Pin Header) 2 x RS485 (COM5~6, Pin Header)

機構 Mechanical

前框 Front Panel	鋁 Aluminum
鋁擠 Heat-Sink	鋁 Aluminum
底板 Rear Cover	鐵 SECC
安裝方式 Mounting	Panel Mount, Wall and VESA-mount (100 x 100mm)
尺寸 Dimension	404.8 x 255.3 x 71mm
建議開孔尺寸Cut Out	396.8 x 247.3mm
重量 Weight	5.64Kg

環境 Environmental

操作溫度 Operation Temp.	-10℃ ~ 50℃ with 0.7m/s air flow (with 35W CPU and industrial SSD) 0℃ ~ 40℃ with 0.7 m/s air flow (with 35W CPU and industrial HDD)
存儲溫度 Storage Temp.	-40℃ ~ 70℃
濕度 Relative Humidity	5% ~ 95%, 非凝結狀態 Non-condensing
隨機振動 Random Vibration	5~500Hz, 2Grms (SSD)operation
正弦振動 Sine Vibration	5~500Hz, 2G Non-operation
機械沖擊 Shock	10g 11ms operation, 30g 11ms Non-operation
前面板防護 Ingress Protection	Front panel IP66

電源 Power

電源輸入 Power Input

標壓 24V DC-IN

認證 Certification

安規認證 Safety Certification

CE/FCC/CCC

電磁輻射/安規 EMC&Safety

傳導騷擾 CE	GB/T 9254 (Class A) Margin 3dB
輻射騷擾 RE	GB/T 9254 (Class A) Margin 3dB
靜電放電抗擾度 ESD	EN 61000-4-2 ± 8 kV Contact Discharge ±15 kV Air Discharge GB/T 17626.2.2006 （IV）級
射頻電磁場輻射抗擾度 RS	EN 61000-4-3 80~1000MHz, 10V/m, 80% AM(1KHz) 1400~6000MHz, 3V/m, 80% AM(1KHz) GB/T 17626.3-2006 （III）級
電快速瞬變脈沖群抗擾度 EFT	EN 61000-4-4 ± 2 Kv GB/T 17626.4-2006 （III）級
浪涌抗擾度 Surge	EN 61000-4-5 line to line: ± 1 kV; line to earth: ± 2 kV GB/T 17626.5-2008 （III）級
射頻場感應傳導抗擾度 CS	EN 61000-4-6 10V GB/T 17626.6-2008 （III）級
工頻磁場抗擾度 PFMF	EN 61000-4-8 100A/m; 50Hz GB/T 17626.8-2006 （V）級
脈沖磁場抗擾度	GB/T 17626.9-2011 （V）級
阻尼振蕩磁場抗擾度	GB/T 17626.10-2006 （V）級
振蕩波抗擾度試驗	GB/T 17626.12-2013 （III）級
直流電源輸入端口電壓暫降、短時中斷和電壓變化試驗	GB/T 17626.29-2006 能承受規定電壓暫降100%、持續時間300ms
絕緣電阻 IR Test	DC500V；≥100 M?
介質強度 Hipot Test	AC1500V；無擊穿和閃絡現象
